Pont sur la Rivière Saint-Etienne : clavage réussi |
|
 Saint-Louis - Jeudi 12 juillet 2012 - 9h - Chantier de la construction du pont sur la Rivière Saint-Etienne - Du changement ce matin ! Très tôt, il a été procédé à la mise en place de la première des deux poutres restantes à assembler au tablier, munies de deux corbeaux aux extrémités ... | |
Le dossier de la construction du pont sur la Rivière Saint-Etienne depuis la chute du pont aval lors du passage du cyclone Gamède | |
 Soyez rassurés, l'angle actuel de la poutre par rapport à l'horizon est normal, et quand les pièces de pont et les consoles seront assemblées, les calages provisoires retirés sur les chevêtres, le tablier aura la pente prévue de 1% vers la rive droite (Saint-Louis) ... | |
   Saint-Louis - Anneau au-dessus de la quatre-voies - Un balisage signale la direction de l'entrée du chantier ... | |

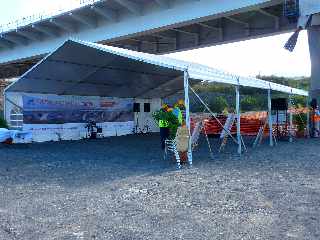

 Au pied de la pile P2, une grande tente abrite un matériel de sonorisation, une banderole et plusieurs panneaux ... | |
   Les panneaux présentent le projet du nouveau franchissement de la Rivière Saint-Etienne avec les données techniques concernant la réalisations des piles, du tablier ... | |
 Les hommes et les engins sont prêts pour l'assemblage final. Une petite dizaine de centimètres séparent l'extrémité de la poutre de 30 mètres placée le matin même et celle du tablier lui-même ... | |
 Un des deux corbeaux, dont le patin, à gauche viendra se poser en douceur sur le tablier -côté Saint-Louis, en attendant les soudeurs ... | |
 Une petite photo-souvenir des collègues devant la dernière poutre ... | |
   Sur le côté, une pièce de pont attend, prête à être montée dès la mise en place de la poutre du tablier, avec sa cornière provisoire ... | |
 Fixés à l'ultime poutre, des étendards flottent avec la brise qui se lève, celui de l'entreprise Baudin Châteauneuf (réalisatrice du tablier métallique), et de celui du Conseil Régional (maître d'ouvrage) ... | |

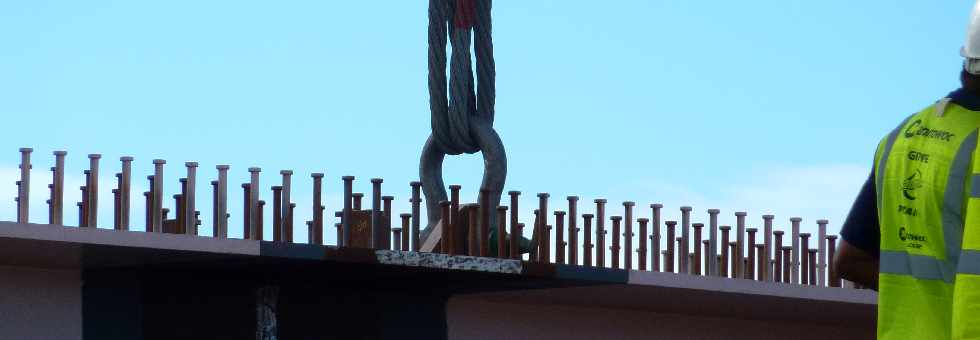

 La manille et l'élingue sont dimensionnées à la masse de la charge ... | |
   Détail d'un des deux corbeaux, dont les 24 boulons auront à supporter les 52 tonnes de la poutre ... Chaque invité a reçu un casque à l'effigie du Conseil régional et un gilet fluo ... Et les travailleurs attendent, harnaché de leur équipement de sécurité ... | |
   Un vieux tee-shirt de mise aujourd'hui, pour se souvenir de l'événement du 25 février 2007, vers 7h30 du matin - photos du 2 mars 2007 ... | |
 Photo du 1er juillet 2007, prise depuis la rive gauche ... | |
 Le soleil commence à monter, les élingues sont déjà tendues ... | |
   La caméra d'Antenne filme ... et à 10 h37, le cortège apparaît, deux cars de l'Oiseau bleu, suivi par une 508 noire ... | |

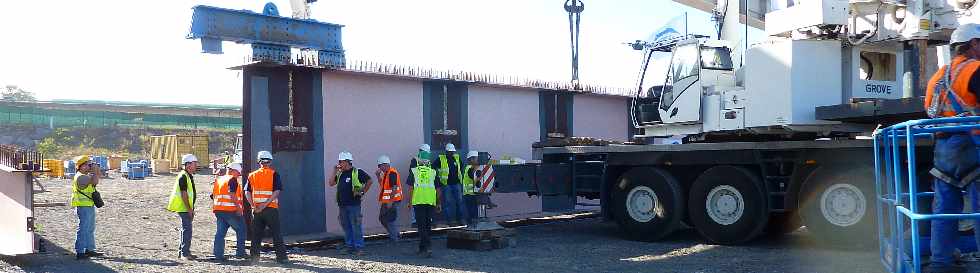

 L'équipe qui va procéder à la mise en place de la poutre se prépare à accueillir les personnalités ... | |
   Dernières photos de la poutre reposant encore sur ses cales au sol, et après une présentation des travaux par le directeur général du chantier, à 10 h45, c'est le Président du Conseil régional qui donne au micro le top-départ des opérations, signal relayé par l'ingénieur responsable de la charpente ... | |
   Les deux grutiers sont aidés dans leurs manœuvres par le conducteur des travaux au talkie-walkie ... | |
 La masse décolle du sol et s'élève lentement, restant horizontale, les deux grues étant dans un parfait mouvement d'ensemble, malgré la position d'attache des élingues, assez rapprochées du centre de la poutre ... | |
 Deux nacelles montent alors en se rapprochant de chaque extrémité du tablier ... | |
 La semelle supérieure de la poutre arrive à la hauteur de la semelle inférieure du tablier, en léger décalage vers la mer ... | |
 Un drôle d'insecte à hélices a décollé d'une petite plate-forme au pied de la P3 et survole la zone en prenant films et photos ... | |
   La poutre arrive maintenant au niveau du tablier, toujours décalée vers la mer ... | |
 En haut dans la nacelle, à vingt mètres au-dessus du lit de la rivière, les hommes guident la phase d'approche ... | |
   Tous les yeux sont tournés vers le ciel, les photographes sont montés sur promontoire, une masse de roches agglomérées qui n'a pas été bouleversée par le chantier ... | |

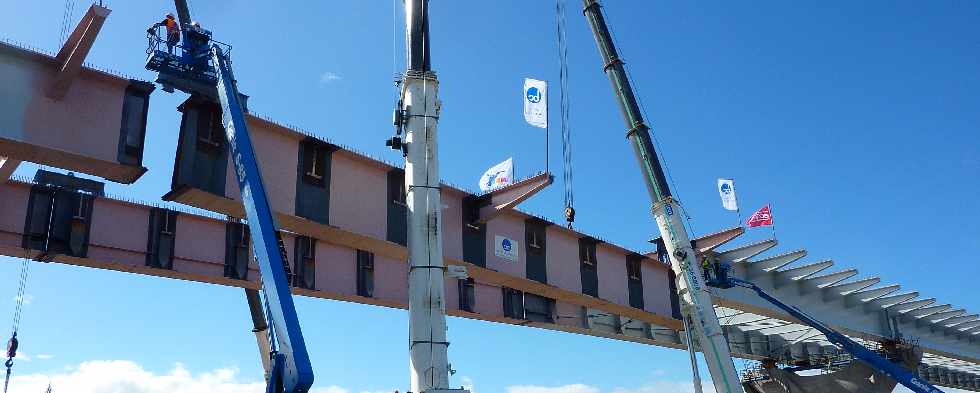

 La poutre, pilotée avec doigté par les deux grutiers s'est élevée un peu au-dessus du tablier, tout en s'y rapprochant ... Haute de 3,30 m, l'âme de la poutre (sa partie verticale) a deux semelles (inférieure et supérieure) dont l'épaisseur varie (voir plus bas) selon l'emplacement, en raison de la nature des contraintes - plus épaisse au niveau des appuis, elle s'amincit en milieu de travée ... | |
   Les bouteilles d'eau glacée commencent à fondre, et là-haut, la poutre, désormais dans l'axe de celles déjà assemblées sur les deux parties du tablier, va redescendre lentement vers son emplacement définitif ... | |

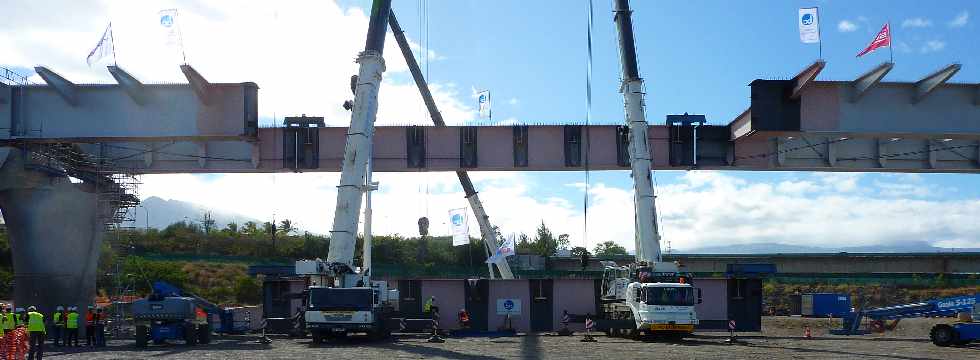

 Travail d'une extrême précision, car le jeu entre la poutre et les deux parties de tablier n'est qu'à peine de dix centimètres, pour une longueur de trente mètres ... | |
 Dans quelques instants, les patins des corbeaux de la poutre vont reposer de chaque côté sur le tablier ... | |
 11 h - La semelle supérieure est immobilisée, et il ne reste plus qu'une mince fente visible, un joint, qui sera bouchée par la soudure ... | |
Voir les cabines de soudage en position, la semaine suivante | |

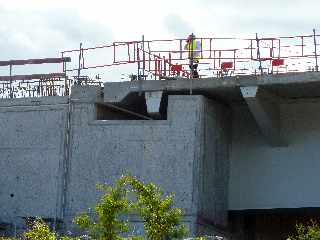

 La cérémonie symbolique du clavage est terminée, mais le chantier est encore loin d'être clos - livraison de l'ouvrage prévue en septembre 2013- , et en attendant, c'est le retour du cortège vers les cars pour une poursuite de la visite en rive gauche du chantier, vers la culée C9, le mur garde-grève et le mur de rehausse - d'une longueur de plus de 260 mètres, surmontant une paroi moulée de protection contre les crues ... | |
   L'ingénieur d'affaires de l'entreprise Baudin Châteauneuf prend le temps de donner des informations techniques aux journalistes. Là-haut, le travail n'est pas terminé et sur le tablier côté Saint-Louis, les techniciens procèdent maintenant à la fixation provisoire de la semelle inférieure ... | |
   Deux tiges métalliques, déjà reliées au tablier, vont être dépliées et boulonnées à la semelle inférieure de la poutre, sur les deux faces ... | |
   Il faut remonter dans la nacelle pour découper au chalumeau une petite saillie sur le tablier ... | |
 L'élingue côté Saint-Louis est enlevée ... Vous aurez remarqué la présence d'une console, déjà fixée à la poutre, elle servira de support à un contrepoids, fixé à son extrémité, sinon la poutre, entamant à ce niveau la courbe vers l'entrée de St-Louis, présenterait un dévers ... | |
 Côté Saint-Pierre, le processus est différent, car la poutre, solidarisée désormais avec le tablier posé à la grue en rive droite, ne repose sur le tablier lancé depuis la rive gauche que par l'intermédiaire du patin du corbeau. La poutre en est éloignée d'une petite dizaine de centimètres - au final, six centimètres seront mesurés. Il sera donc nécessaire de faire glisser légèrement sur des patins de téflon l'ensemble du tablier lancé depuis la rive gauche ... | |
   11 h 35 - La première pièce de pont va être posée entre les deux nouvelles poutres ... | |
 L'entretoise- pièce de pont, de quatre tonnes s'élève légèrement en oblique, afin de ne pas risquer de heurter les poutres ... | |
   Arrivée au niveau de son emplacement, elle pivote lentement, car ici aussi, la marge de manœuvre est étroite ... | |
   Elle va venir s'encastrer entre les poutres, et c'est à peine si on peut entendre le bruit d'un choc. Gro dwa s'abstenir d'être aux manettes ... | |
 Encore huit pièces de pont à poser, les dernières d'une longue série ... | |
 Vers Saint-Louis, les pré-dalles reposent déjà sur les consoles et les pièces de pont ... | |
 Vue de la partie courbe vers l'entrée de Saint-Louis - entre 21,70 et 34,16 mètres de largeur ... | |
La charpente métallique du nouveau pont sur la Rivière Saint-Etienne en quelques chiffres ... Les poutrelles métalliques, sur la partie droite du tablier (sur la partie courbe, les cotes diffèrent selon la poutre amont ou aval, et selon l'emplacement sur la courbure et l'élargissement) La semelle supérieure a une largeur constante de 1,30 mètre, mais son épaisseur varie de 4 à 11 centimètres selon l'emplacement : de 11 cm sur les appuis (piles), elle diminue à 7 cm, puis 4 cm et 4,5 cm en milieu de portée. La semelle inférieure a une largeur constante de 1,50 mètre, et son épaisseur varie de 5 à 12 centimètres : de 12 cm sur les appuis, elle diminue à 7,5 cm puis à 5 cm en milieu de portée. L'âme (la partie verticale) a une hauteur constante de 3,30 mètres, son épaisseur varie de 1,8 à 2,6 centimètres : de 2,6 cm sur les appuis, elle diminue à 2,2 puis à 1,8 cm en milieu de portée. Entre les deux poutrelles, il y a 171 pièces de pont pour les 694,50 mètres de tablier, entre les deux culées. Le poids total de la charpente métallique lancée en deux fois 19 tronçons est de l'ordre de 3 000 tonnes, la totalité de la charpente métallique étant estimée à 4 250 tonnes, avec les deux fois 8 tronçons montés à la grue ... | |
   Le mur garde-grève - mur fusible en cas de sismicité avec la zone du joint, et le mur de retour ... La pile d'essai, toujours fièrement dressée et une partie témoin du mur de rehausse ... Deux couvertines en attente de pose sans doute sur les murs de retour ... | |
L'avancement des travaux sur le site de DODIN CAMPENON BERNARD | |
 Vue de l'ensemble du pont - 694,50 m entre culées- avec en premier plan à droite, le PIPO (Passage Inférieur en Portique Ouvert), destiné à une future liaison vers La Rivière et Cilaos en bordure de berge de rive droite ... | |

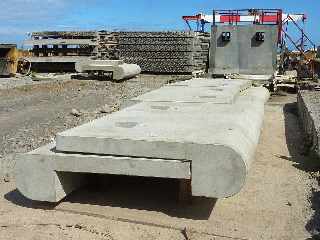

   Les dalles sont coulées ici dans ces coffrages et stockées en attendant leur pose sur la partie droite du tablier ... | |
 12 h - Retour des invités sur la rive droite ... | |
Sur le site du photographe professionnel Thierry Roux, des photos du chantier et des précisions techniques | |
|
