Rivière Saint-Etienne, appontage réussi de l'avant-bec sur les chaises à galets de la P3 |
|
 Au lever du jour, au bout de la plate-forme de lançage, en rive gauche, les deux treuils (traction et retenue) ont été mis en marche, et le tablier a déjà avancé vers la P3 ...
Alors qu'hier au soir, ce n'était que l'extrémité de l'avant-bec qui reposait sur les chevêtres de la P4, c'est maintenant la partie de tablier qui sera découpée puis soudée en extrémité vers la culée C9 (rive gauche) qui repose sur la pile ... |
|
 | |
   Actuellement, le tablier n'avance plus, et de la pile P4, une caisse s'élève dans les airs pour être posée au sol ... | |
 | |
Sur le site du photographe professionnel Thierry Roux, des photos du chantier et des précisions techniques | |
 En rive gauche, la plate-forme de lançage ... | |
| Dans le lit d'une rivière, soyez toujours conscient
qu'une crue rapide avec une brusque montée du niveau des eaux est toujours
possible (vague déferlante de plusieurs mètres), en raison de pluies en amont,
mais aussi, de dérivations possibles du flot de barrages, ou de mouvements de
terrains en amont, liés par exemple à l'éboulement d'octobre 2006 dans le Bras des Roches Noires (pour le Bras de la Plaine). Des pans entiers de berges peuvent également brusquement basculer dans le courant. De même, des points hauts peuvent rapidement se retrouver entourés par l'eau ou sapés par des eaux souterraines ... | |

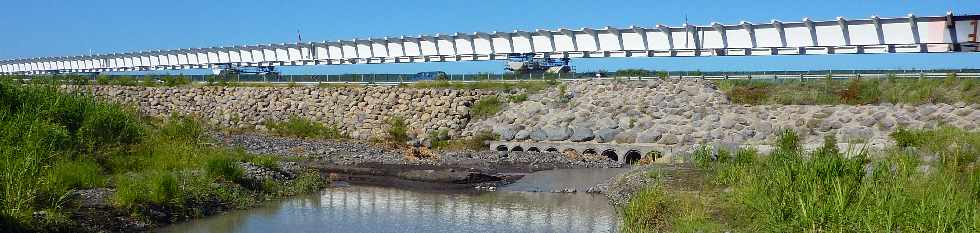

 De gauche à droite, de la culée C9 à la pile P6 ... | |
 Le niveau de l'eau a baissé depuis la semaine dernière ... | |
 | |
 En amont des buses du radier, des bancs de sable se sont créés ... | |
   Le réseau des neuf buses centrales est bien encombré par les galets et des débris végétaux .... | |
   9h 40 - Le tablier reste immobile ... | |
   10h 12 - Un ATR72 d'Air Austral venant de l'est par la mer fait un large virage et s'aligne sur la piste 15 de Pierrefonds, train sorti ... | |
 | |
|
Revoir |
 | |
 L'avant-bec et les contreventements (barres bleues placées en diagonale pour rigidifier le tablier) ... | |
   10h 23 - Une caisse (la même que précédemment à la P4 ?) s'élève dans les airs, soulevée par la grue .... | |
|
>>> La caisse d'outillage est déposée entre les chevêtres de la P3 ... La construction d'une pile du pont Dossier - Le chantier de la construction |
|
Voir une pile "canne à sucre" sur le site de DODIN CAMPENON BERNARD | |
 | |
Voir de plus près les chaises à galets | |
   Pour le moment, le compte des galets n'y est pas, il en manque deux aux quatre extrémités, qui vont venir du ciel une nouvelle fois ... | |
 Ces galets doivent venir des chaises placées à l'extrémité de la plate-forme de lançage, et qui ont été dégagées à la suite de l'avancement du tablier .... | |
   Les techniciens vont ainsi procéder successivement à la mise en place des quatre dispositifs ... | |
   Les deux galets, solidaires, sont empêchés de riper vers l'avant par deux étriers ... | |
   ... qui vont se loger dans la partie supérieure des chaises ... | |
 Derniers galets à poser ... | |
   Tout semble prêt pour la poursuite des opérations ... | |
 11h 03 - Oui, il a bougé ! Le tablier a repris sa lente progression vers Saint-Louis ... | |
 11h 07 - Les emplacements des (futures) consoles sont un bon repère ... | |
 La pointe de l'avant-bec se rapproche de la P3 ... | |
 L'avant-bec, avec sa partie de tablier soudée, est maintenant totalement dans le vide ... | |
 11h 12 - Arrêt ! | |
 | |
   | |
La charpente métallique du nouveau pont sur la Rivière Saint-Etienne en quelques chiffres ... Les poutrelles métalliques, sur la partie droite du tablier (sur la partie courbe, les cotes diffèrent selon la poutre amont ou aval, et selon l'emplacement sur la courbure et l'élargissement) La semelle supérieure a une largeur constante de 1,30 mètre, mais son épaisseur varie de 4 à 11 centimètres selon l'emplacement : de 11 cm sur les appuis (piles), elle diminue à 7 cm, puis 4 cm et 4,5 cm en milieu de portée. La semelle inférieure a une largeur constante de 1,50 mètre, et son épaisseur varie de 5 à 12 centimètres : de 12 cm sur les appuis, elle diminue à 7,5 cm puis à 5 cm en milieu de portée. L'âme (la partie verticale) a une hauteur constante de 3,30 mètres, son épaisseur varie de 1,8 à 2,6 centimètres : de 2,6 cm sur les appuis, elle diminue à 2,2 puis à 1,8 cm en milieu de portée. Entre les deux poutrelles, il y a 171 pièces de pont pour les 694,50 mètres de tablier, entre les deux culées. Le poids total de la charpente métallique lancée en deux fois 19 tronçons est de l'ordre de 3 000 tonnes, la totalité de la charpente métallique étant estimée à 4 250 tonnes, avec les deux fois 8 tronçons montés à la grue ... | |
 11h 18 - Reprise de la progression .... | |
 | |
 Nouvel arrêt ... | |
 Le bras de la grue tourne, et il ne faut se fier à elle pour repérer une position ... | |
   En attendant le prochain tressaillement du tablier, intéressons-nous à la nature environnante, avec les baies roses qui commencent à rougir, les nids de guêpes qui ont bien du mal à grossir et à se remplir de larves, et à la culée de l'ancien pont, dont les balustrades pendent ... | |
 Les chaises à galets de la P3 sont prêtes à recevoir l'avant-bec ... | |
   12h 08 - Reprise de la progression ... | |
 Plus que quelques mètres ... | |
 Photo ? | |
 D'un peu plus loin, il semblerait que le tablier avance par à-coups, ripant à chaque fois de plusieurs centimètres mais ce n'est qu'une illusion d'optique, en réalité, la progression est régulière ... | |
 | |
 | |
 | |
   12h 13 - Appontage - accostage - sur le premier galet de la P3 ... | |
 L'angle d'attaque se réduit progressivement ... | |
 Les galets sont placés ici en biais, avec un angle qui permet de compenser la flexion d'une vingtaine de centimètres de l'extrémité de l'avant-bec, due à la masse du tablier s'avançant dans le vide ... | |
 | |
   La semelle de la première section de l'avant-bec est légèrement montante et, en avançant, va faire remonter naturellement le tablier ... | |
 12h 22 - L'avant-bec repose entièrement sur les galets, qui ont basculé vers l'horizontalité ... | |
   L'extrémité de l'avant-bec dépasse largement désormais la pile .... | |
 En rive gauche, la plate-forme de lançage se vide ... | |
 ... et très rapidement, de nouvelles poutrelles et pièces de pont vont être soudées ... | |
 12h 31 - L'avant-bec continue à avancer sur la P3 ... | |
